Инструкция по установке АВЛ ЮМК-560

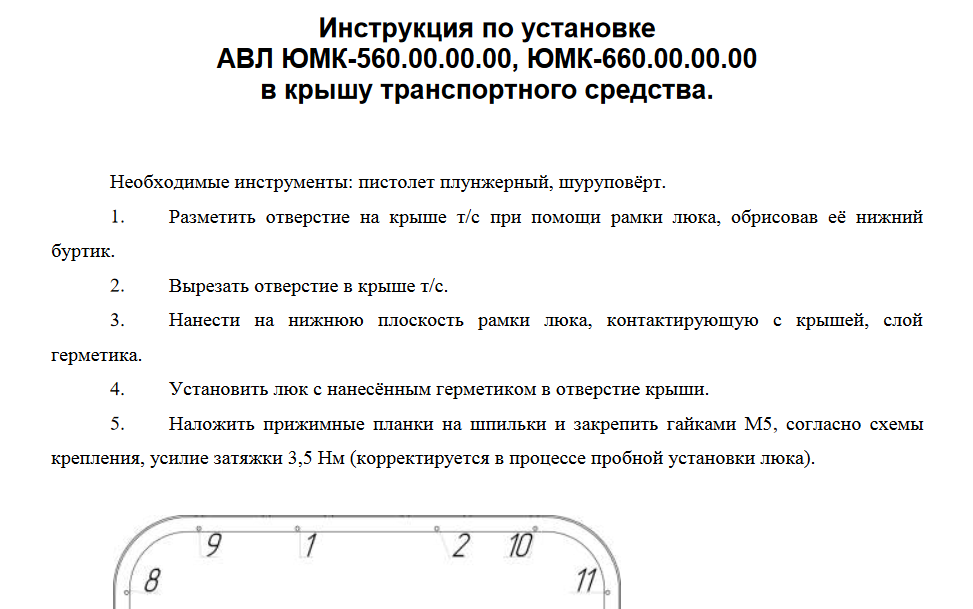

Инструкция по установке АВЛ ЮМК-560.00.00.00, ЮМК-660.00.00.00 в крышу транспортного средства.

Необходимые инструменты: пистолет плунжерный, шуруповерт.

1. Разметить отверстие на крыше т/с при помощи рамки люка, обрисовав ее нижний
буртик.
2. Вырезать отверстие в крыше т/с.
3. Нанести на нижнюю плоскость рамки люка, контактирующую с крышей, слой
герметика.
4. Установить люк с нанесенным герметиком в отверстие крыши.
5. Наложить прижимные планки на шпильки и закрепить гайками М5, согласно схемы
крепления, усилие затяжки 3,5 Нм (корректируется в процессе пробной установки люка).
6. Установить облицовку люка.
7. Прижать облицовку люка к обшивке крыши а\м, не допуская зазоров между
облицовкой и обшивкой, закрепить облицовку винтами самонарезающими ø4,2х9 к рамке люка в
указанных местах по следующей схеме
8. После окончания работ по установке люка сделать 3-5 открываний-закрываний,
проверив этим работоспособность фиксаторов люка, прилегание крышки к уплотнительной резине.

Инструкция по установке со схемами (.pdf)
