Установка АВЛ ЮМК-320 и ВЛ ЮМК-100 в УАЗ 3962 буханку

Ниже представлены фотографии процесса установки двух люков - ЮМК-320 и Стандарт - в УАЗ 3962, или, попросту говоря, в буханку.

Отличительной особенностью конкретно этого автомобиля (а не всех буханок) является полное отсутствие обшивки потолка. В этом есть свои преимущества и недостатки. Преимущества: видно все внутренности крыши (ребра жесткости, самое главное) и при установке можно не бояться повредить обшивку, так как ее нет. Недостаток - фактически отсутствие пакета крыши и, в связи с этим, трудности в установке декоративной облицовки для ЮМК-320 и нижней рамки для ВЛ Стандарт. Но если установка облицовки для ЮМК-320 не влияет на установку люка и ее можно отложить на потом (что мы и сделали), то Стандарт без нижней рамки невозможно установить. Как мы решили эту проблему смотрите ниже.

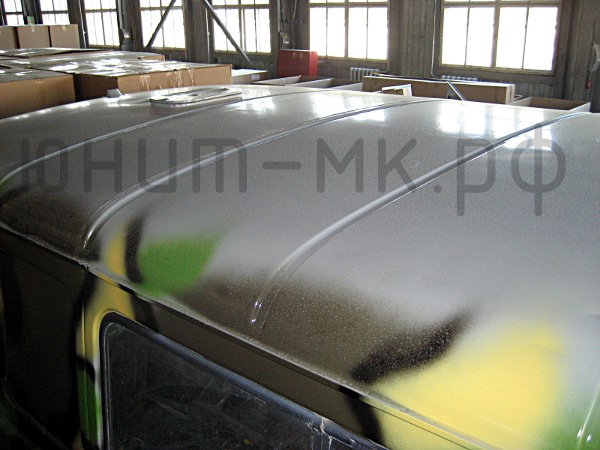

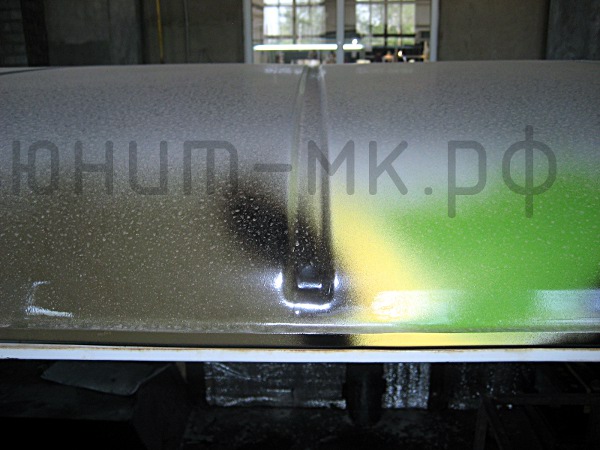

ЮМК-320 будем ставить напротив боковой двери, между двумя ребрами жесткости с усилителями. Но между ними проходит выштампованное ребро без усилителя.

Вот оно:

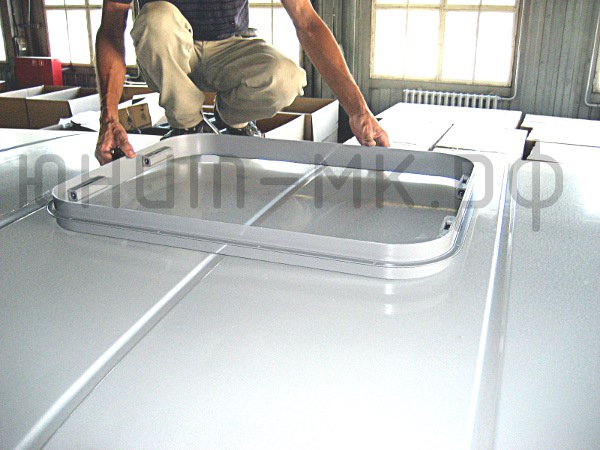

Примеряем рамку:

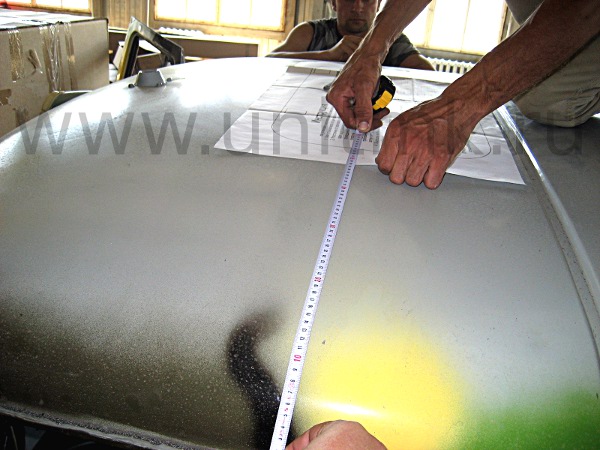

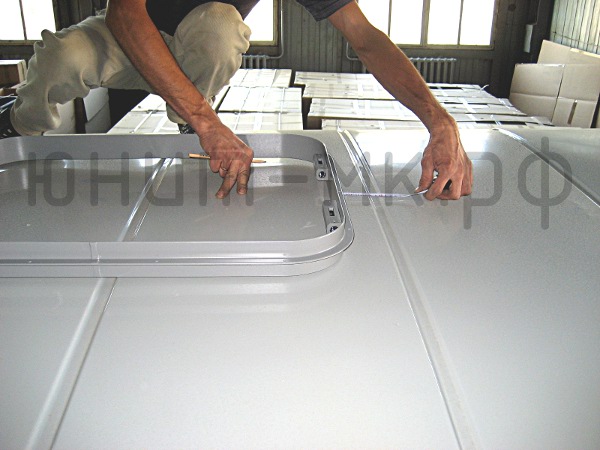

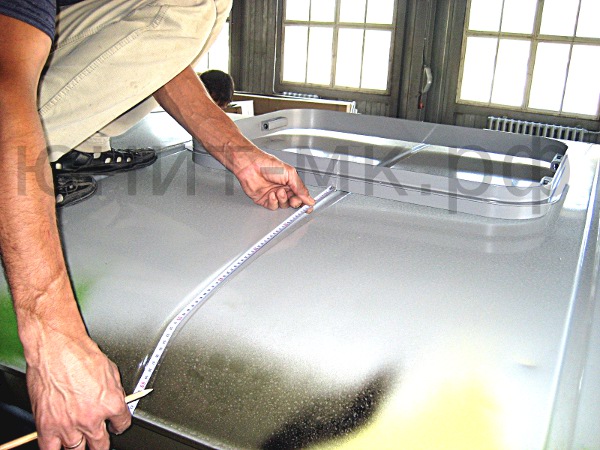

Вымеряем равные расстояния между ребрами и с боков:

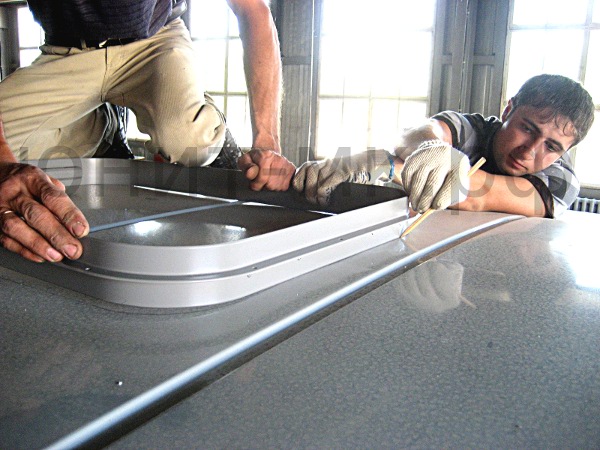

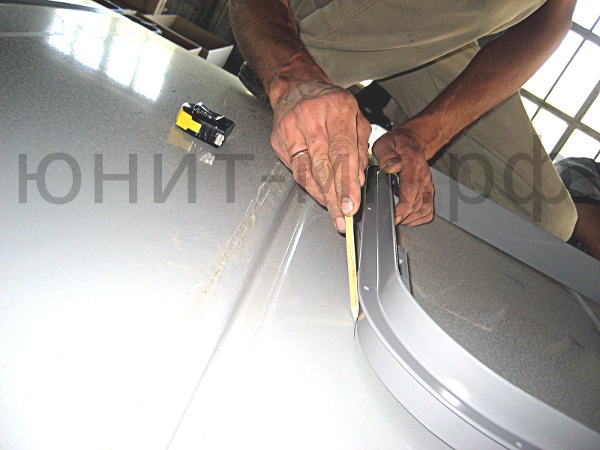

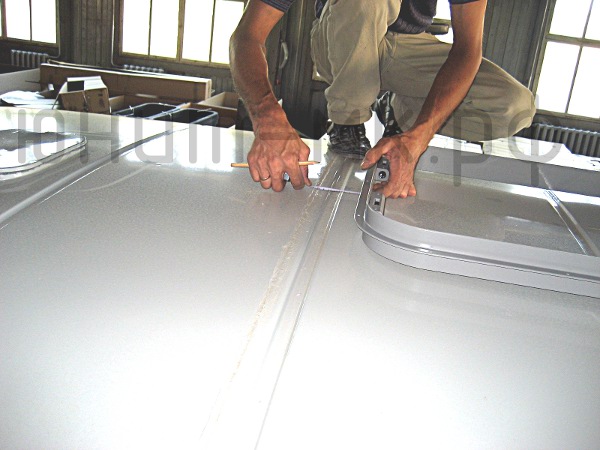

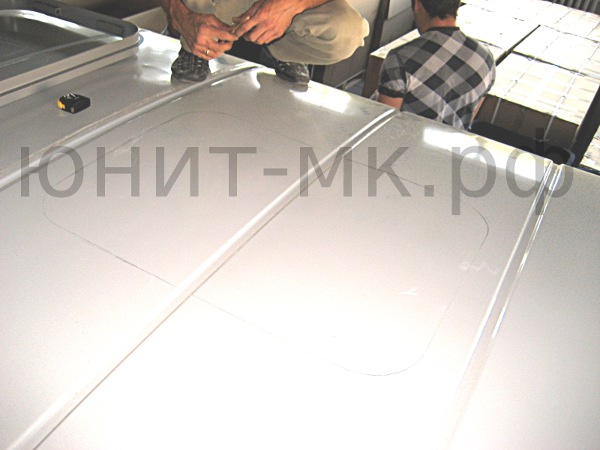

Обводим рамку карандашом:

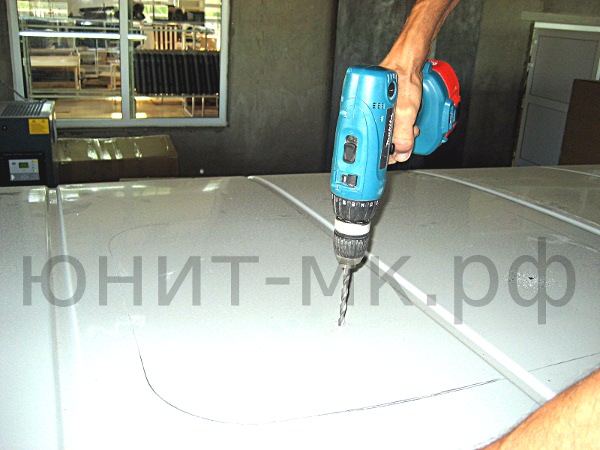

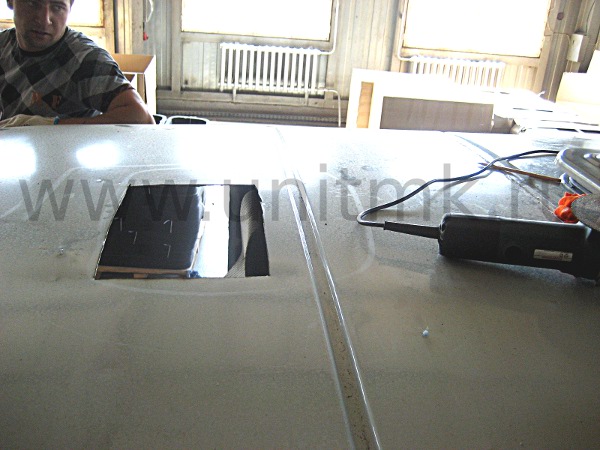

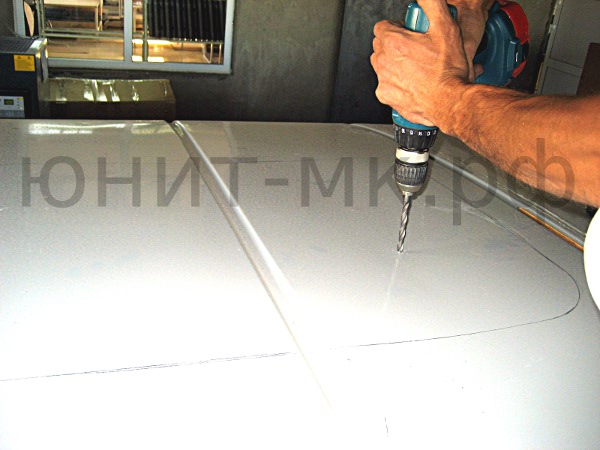

Теперь высверливаем отверстие для ножниц:

Так как к ребру ножницами не подлезешь, сверлим еще одно отверстие в другой половине:

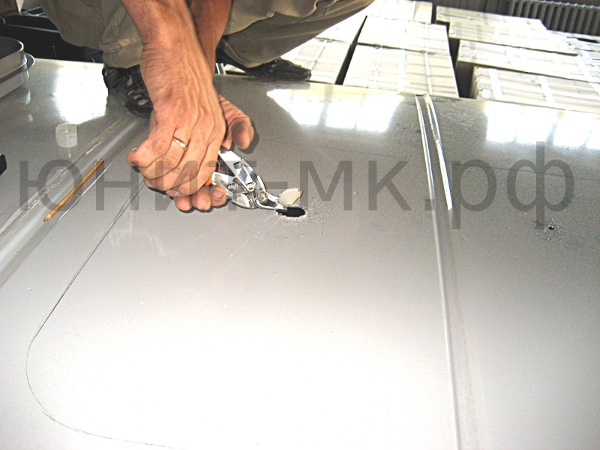

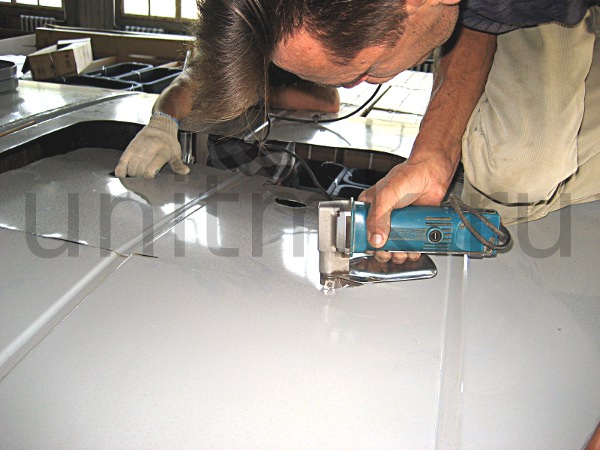

Расширяем под электроножницы:

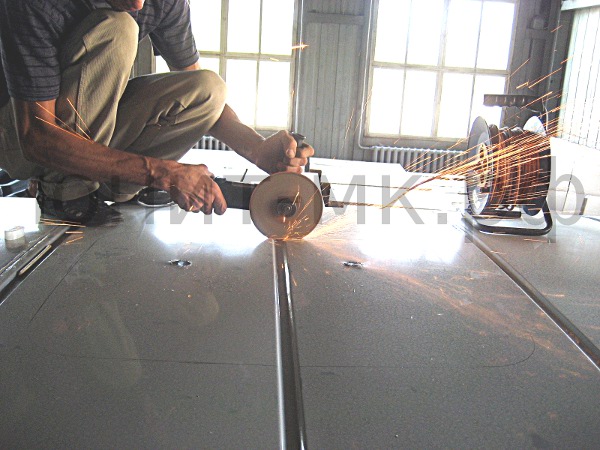

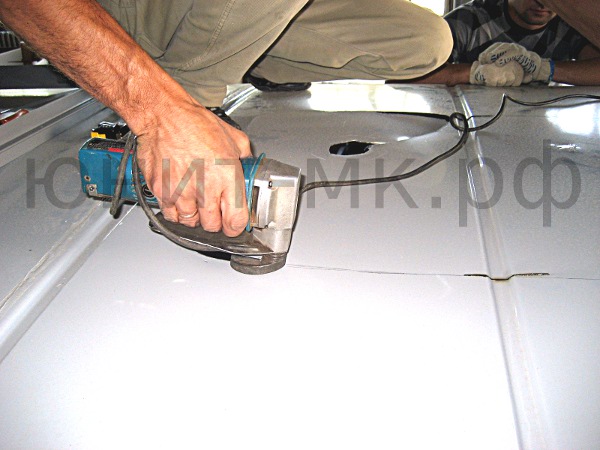

Ребро приходится резать болгаркой:

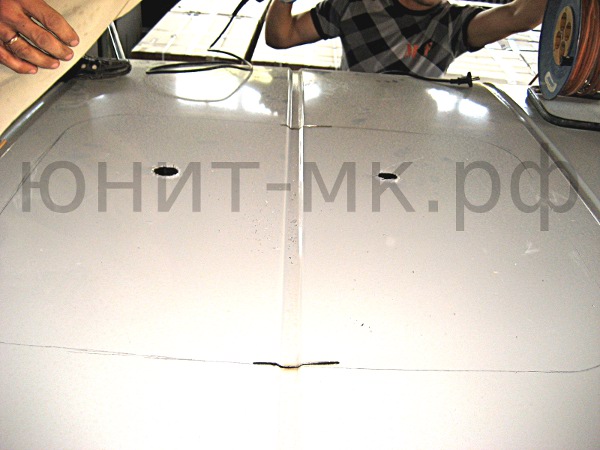

Получаются вот такие прорези с двух сторон:

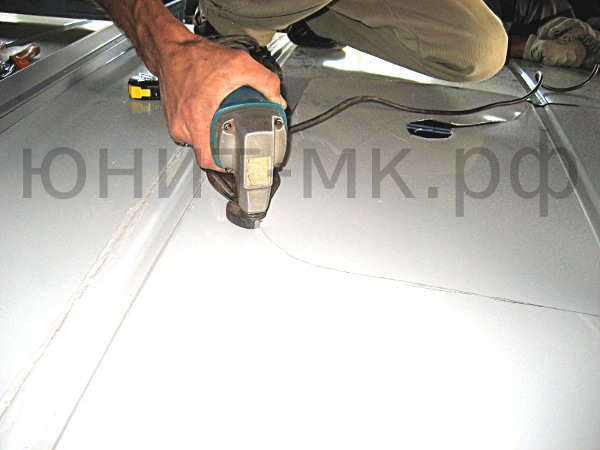

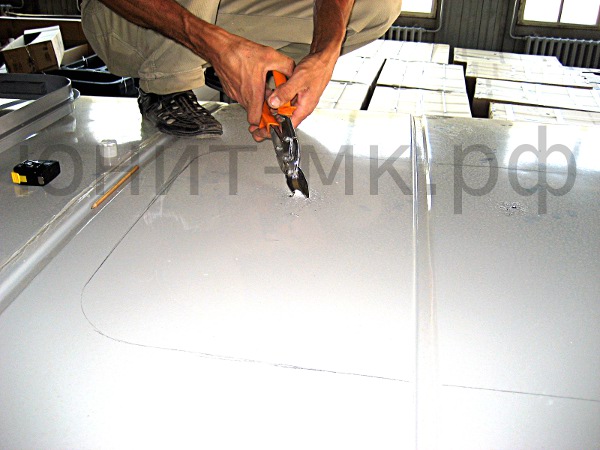

Теперь вырезаем отверстие с одной стороны от ребра:

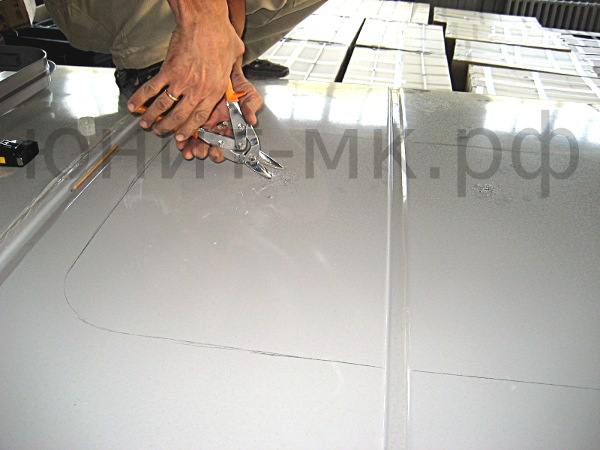

И с другой стороны:

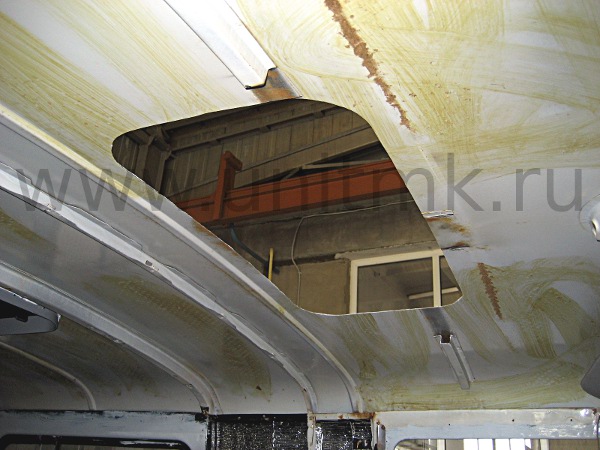

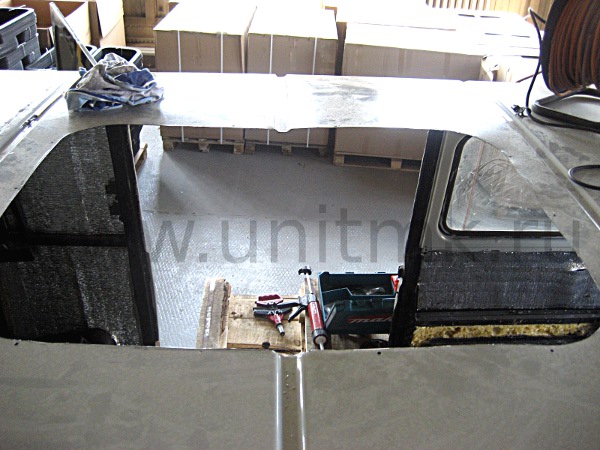

Отверстие есть. Теперь примеряем рамку. Она должна нижней частью пройти в отверстие и лечь полкой на крышу. Если не проходит, то аккуратно увеличиваем отверстие в крыше.

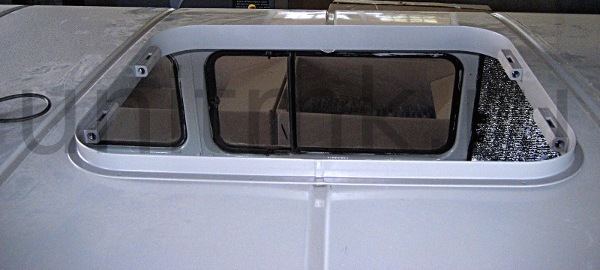

Рамка легла. Все хорошо. Немного напрягает выштамповка, но это не проблема.

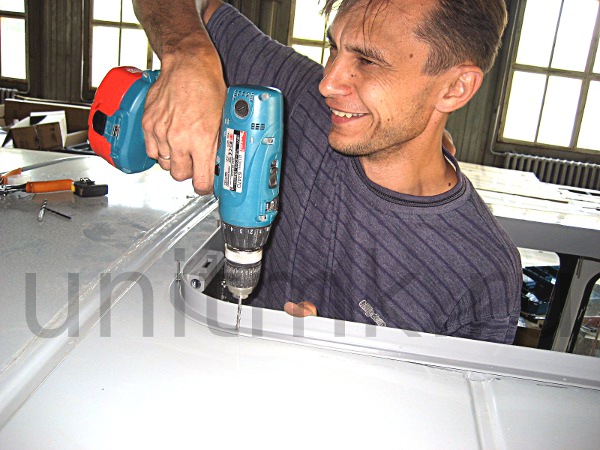

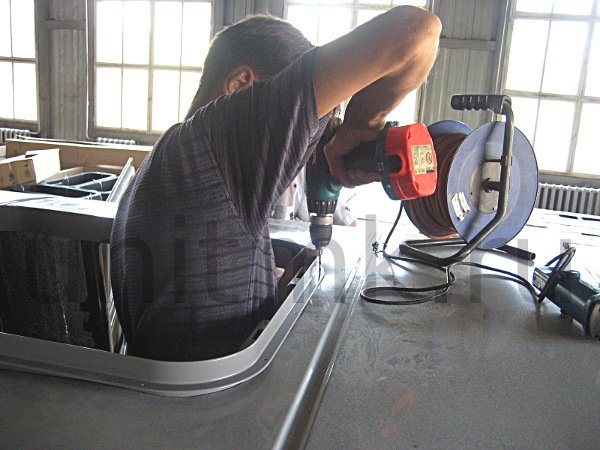

Сверлим отверстия под заклепки.

Все. Крыша готова принять люк.

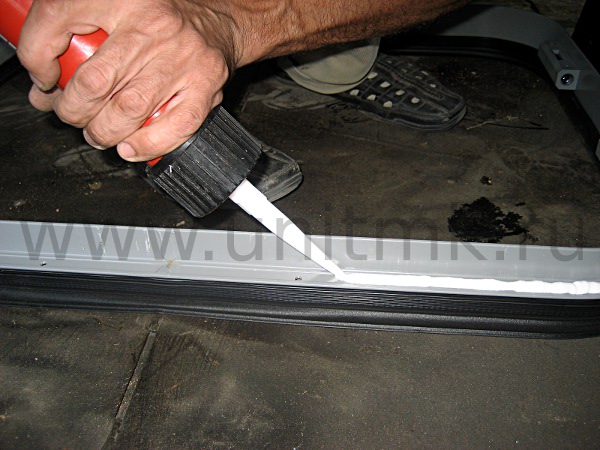

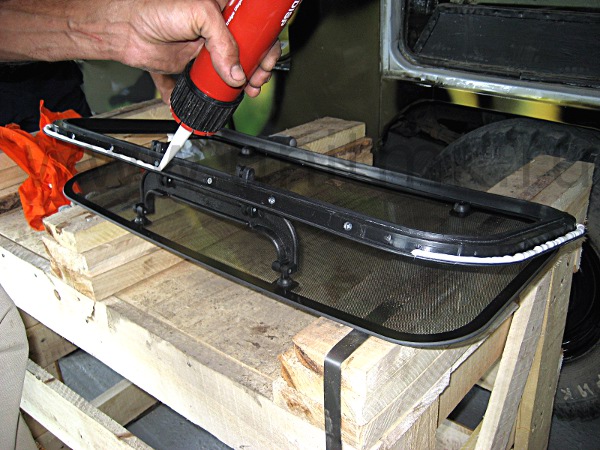

Наносим герметик в канавку снизу полки:

Ставим рамку на место:

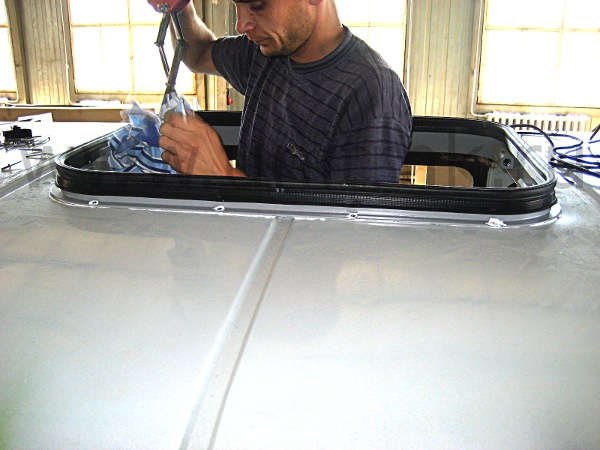

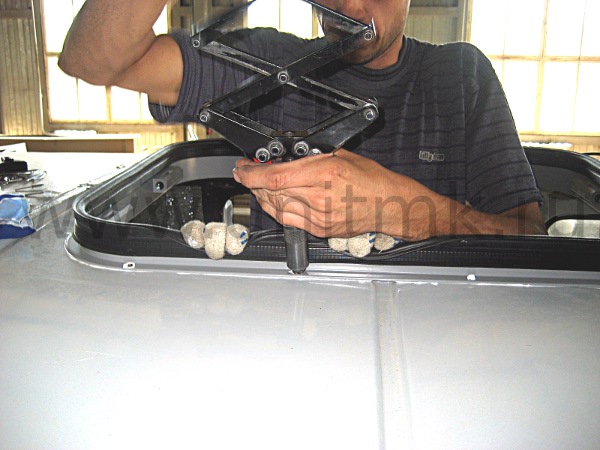

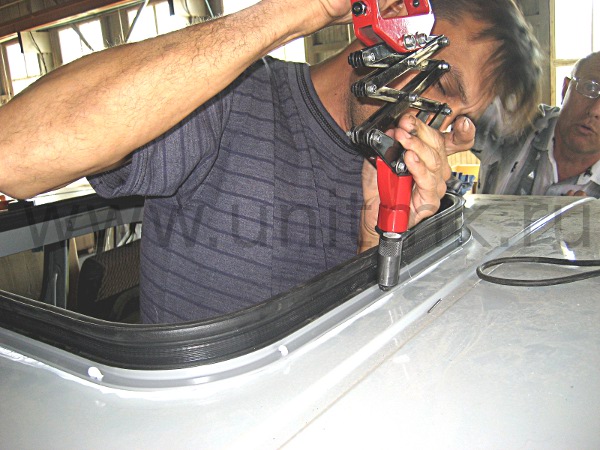

Закрепляем рамку люка к крыше УАЗа заклепками.

Ребро деформирует крышу, оттягивает вниз. Поэтому возле ребра один прижимает люк к крыше, а второй клепает.

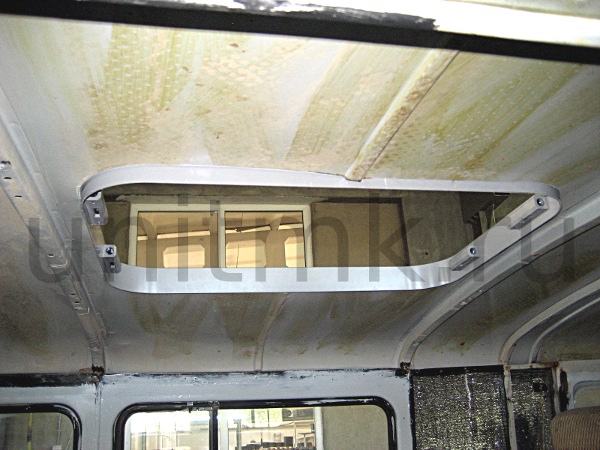

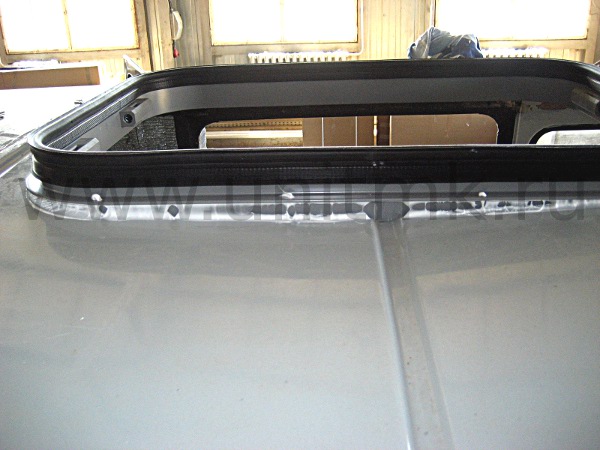

Ну вот и все. Рамка закреплена. Очищаем инструмент от попавшего герметика.

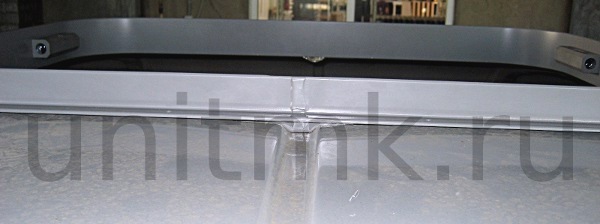

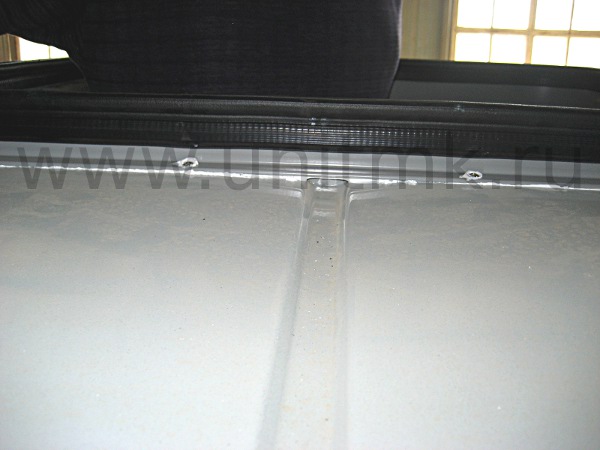

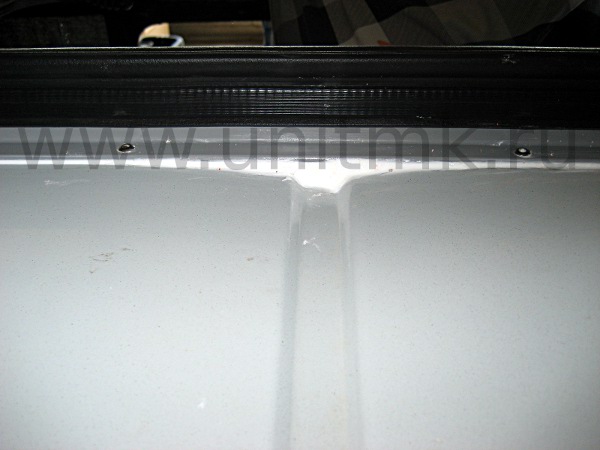

Остается разобраться с выштамповкой:

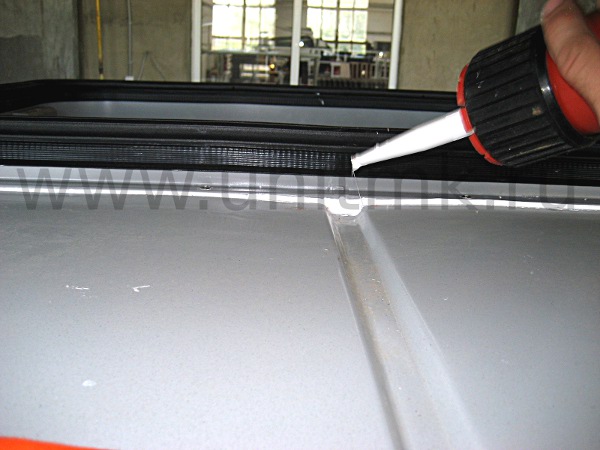

Заполняем герметиком:

Почти все готово. Осталось только вставить крышку:

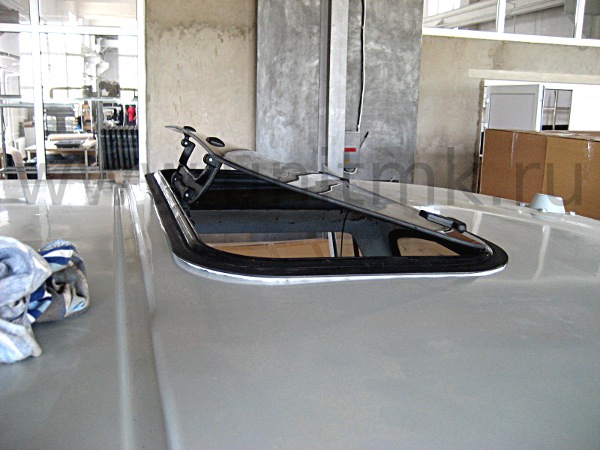

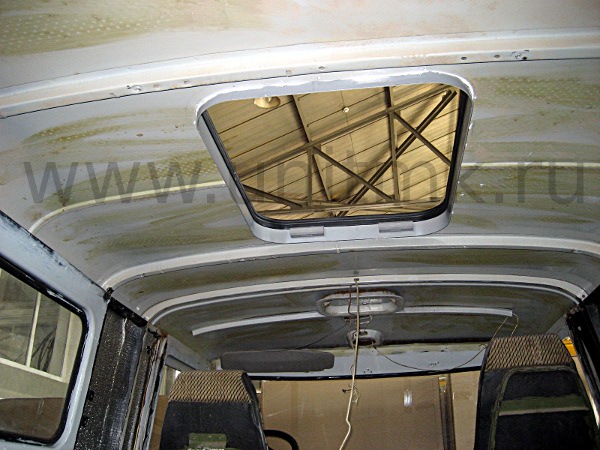

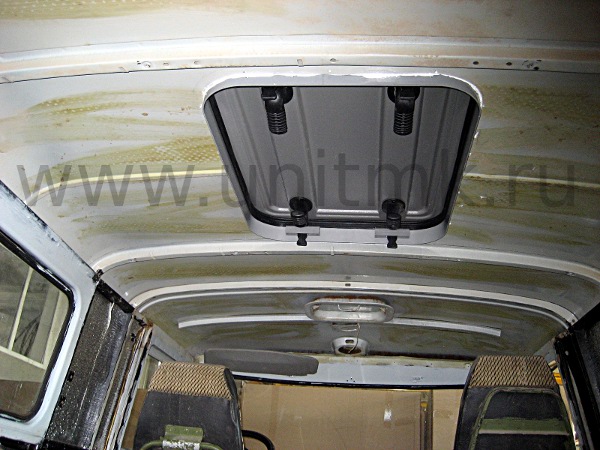

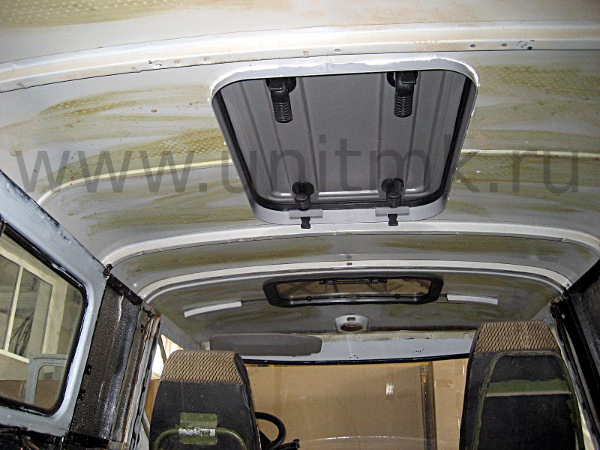

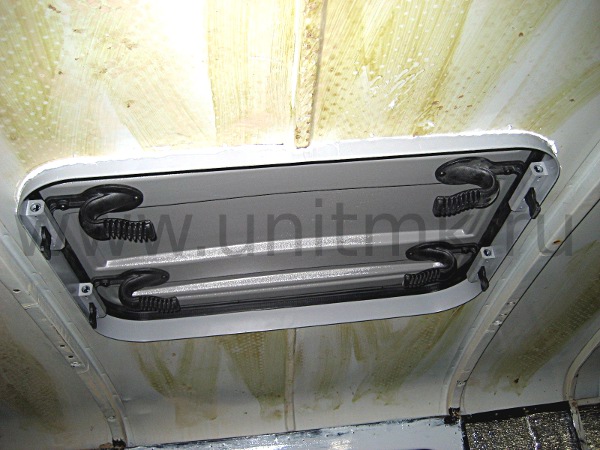

А вот и она. Все! Облицовку в данном случае поставить все-таки можно (т.к. она крепится к рамке люка), но не нужно, т.к. она должна поджимать потолочную обшивку, а здесь ее пока нет.

Теперь начинаем установку Стандарта.

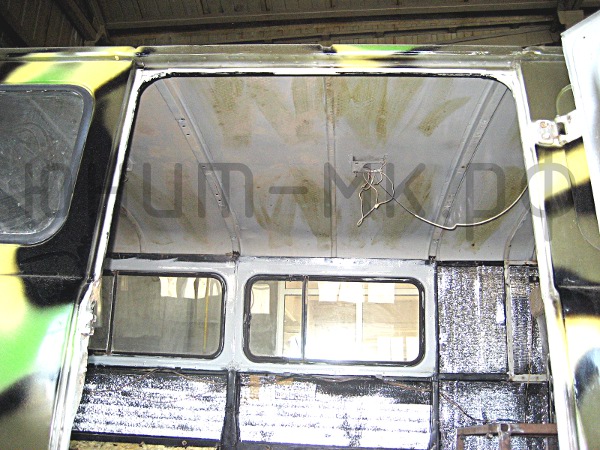

Стандарт будем ставить сюда, над водительскими сиденьями:

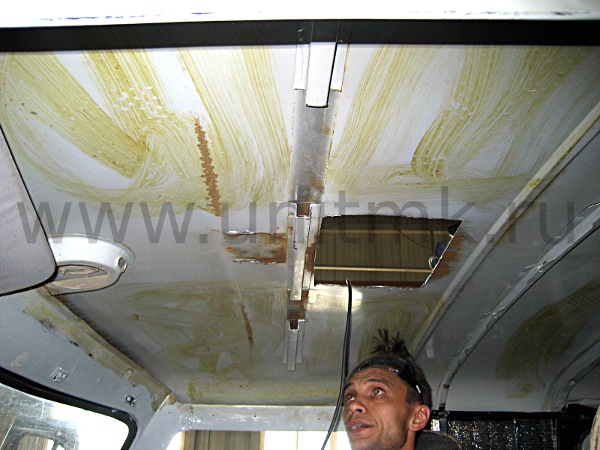

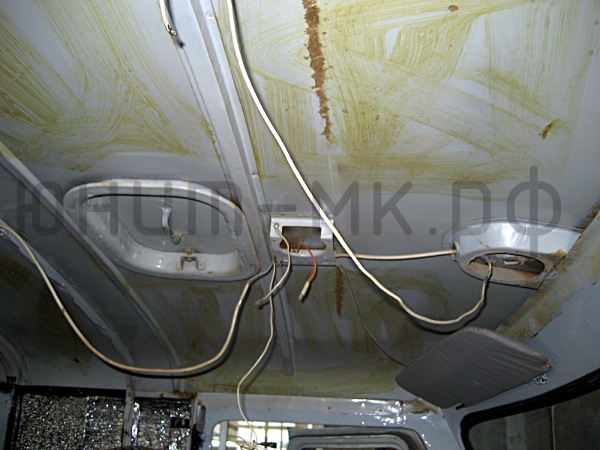

Здесь нам мешают: лючок, плафон и ребро жесткости.

Первым делом вырезаем лючок:

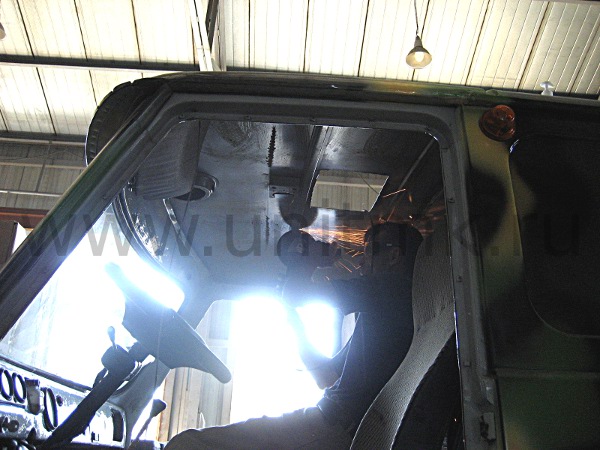

Дальше отрезаем усилитель в тех местах где будем резать ножницами, чтоб не мешал. Можно его и совсем убрать.

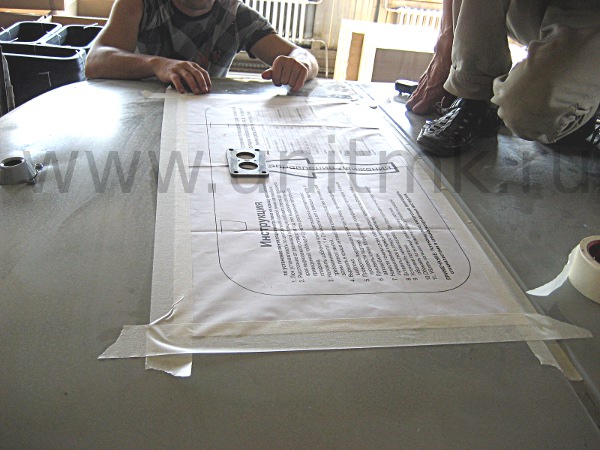

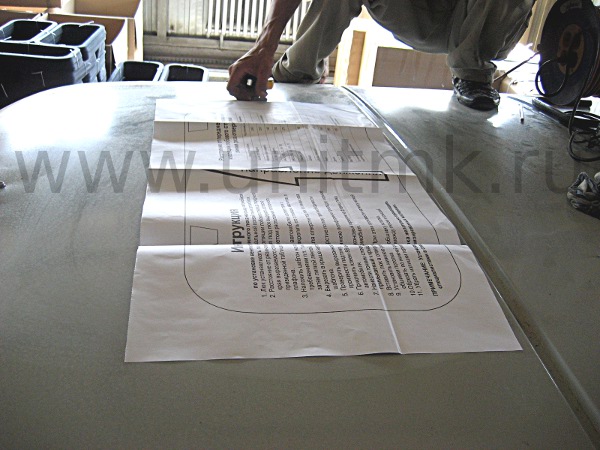

Накладываем шаблон для выреза.

Размечаем:

Закрепляем:

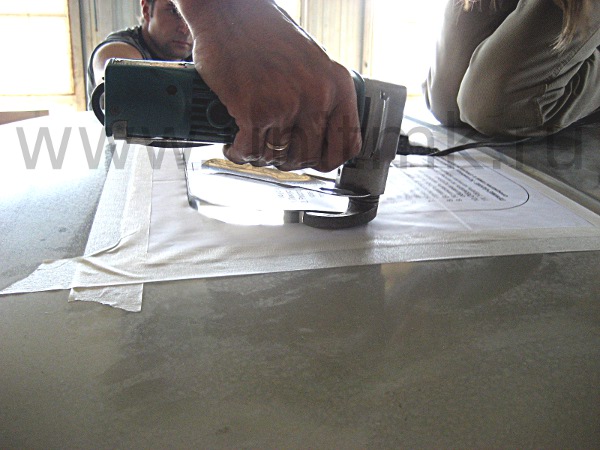

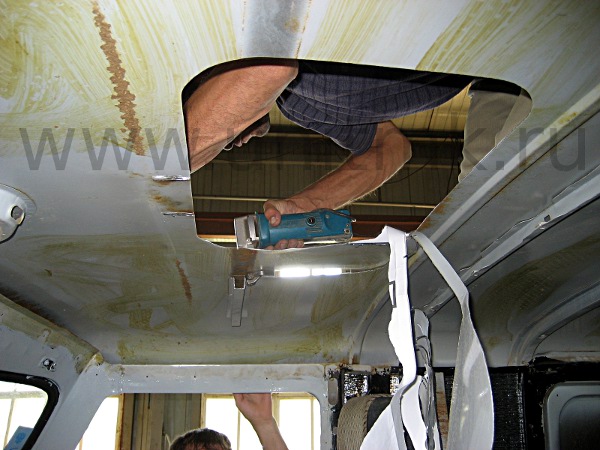

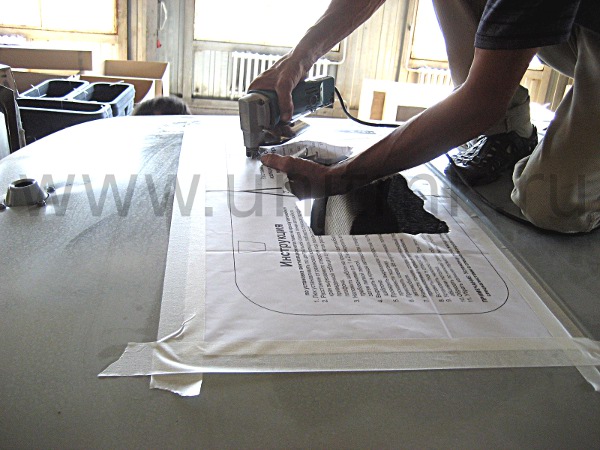

Режем:

Отверстие готово.

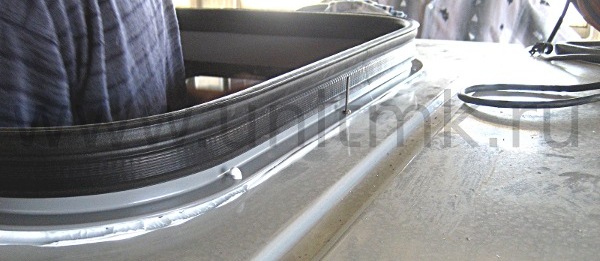

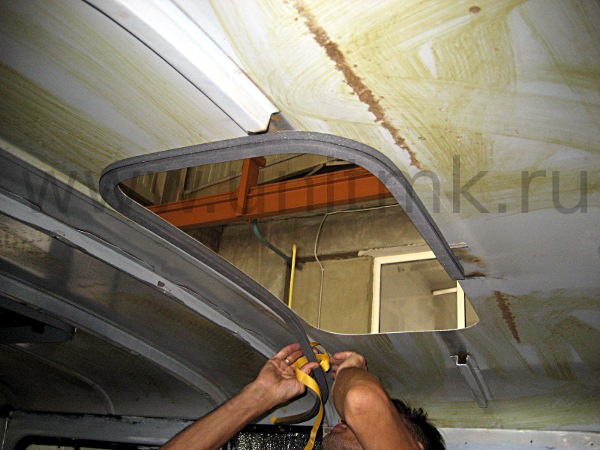

Теперь надо клеить уплотнитель люка. Так как здесь потолка нет, то будем использовать 2 уплотнителя, склеив их между собой. Одного уплотнителя здесь не хватит для надежной фиксации люка.

Наносим герметик:

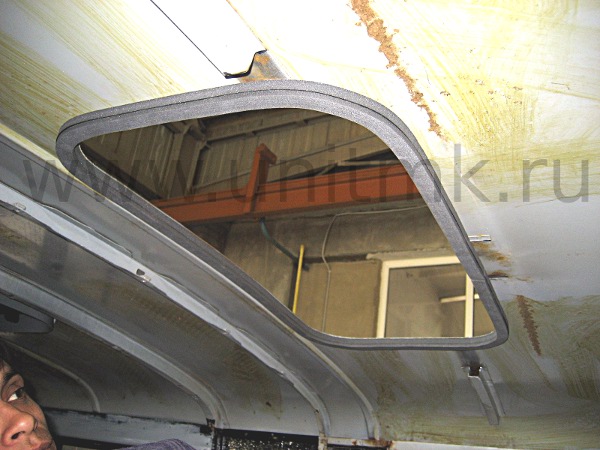

Вставляем люк в отверстие:

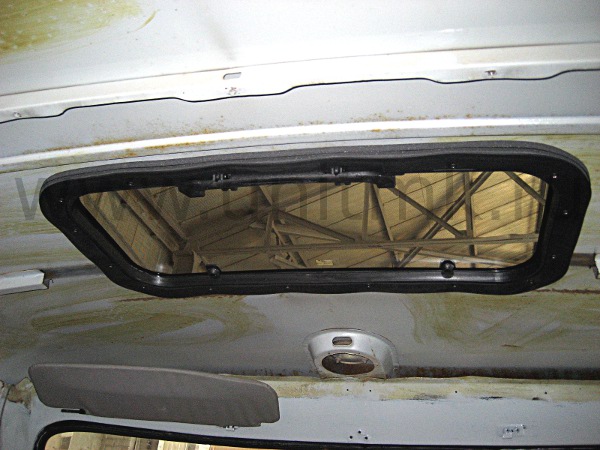

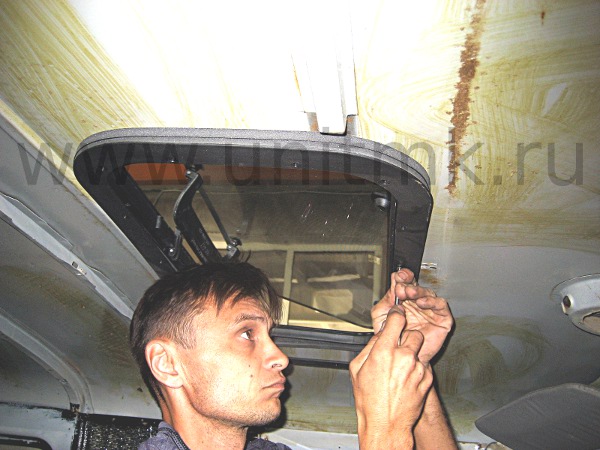

Закрепляем нижнюю рамку:

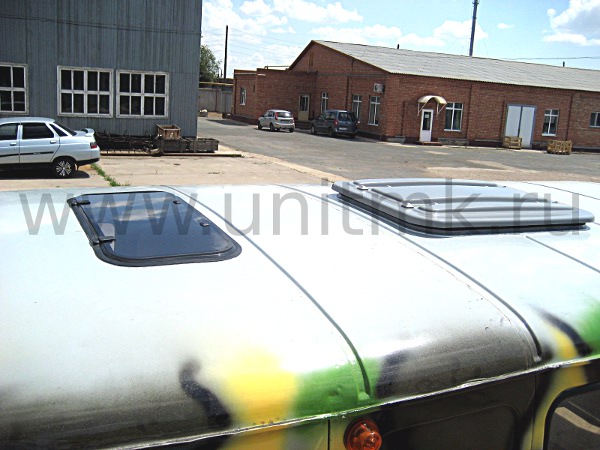

Все!
