Инструкция по установке АВЛ ЮМК-320, ЮМК-320У, LUX-400

Скачать подробную инструкцию с иллюстрациями (.pdf, 363 Kb)

Видеоинструкция по установке АВЛ "ЮМК-320" (открыть страницу).

Установка в УАЗ 3962 "Буханка".

Инструкция по установке АВЛ ЮМК-320 и его модификаций в крышу транспортного средства.

Необходимые инструменты: шаблон для разметки отверстия, рулетка измерительная, дрель электрическая, лобзик электрический (либо ножницы по металлу электрические), маркер перманентный (либо карандаш), пистолет плунжерный, герметик, пистолет заклепочный, шуруповерт (либо отвертка), винты самонарезающие (поставляются в комплекте с люком).

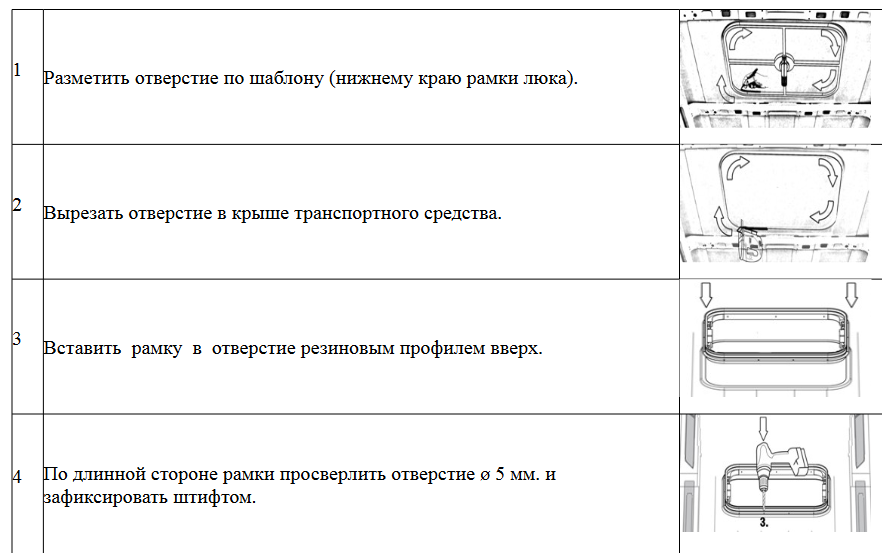

1. Разметить отверстие по шаблону (нижнему краю рамки люка).

2. Вырезать отверстие в крыше транспортного средства.

3. Вставить рамку люка в отверстие резиновым профилем вверх.

4. По длинной стороне рамки просверлить отверстие диаметром 5 мм. и временно зафиксировать штифтом.

Просверлить второе отверстие и временно зафиксировать штифтом. Затем сверлить остальные 12 отверстий.

5. Вынуть рамку из проема и нанести герметик в канавку по нижней стороне прижимной поверхности слоем 5-10 мм. Установить рамку с нанесенным герметиком в проем и зафиксировать заклепками.

6. Совместить "ножки" ручек с отверстиями фиксаторов и ремень страховочный с отверстием для крепления ремня к рамке люка. Затем небольшим усилием сверху надавить на крышку люка в области крепления ручек так, чтобы "ножки" ручек вошли в отверстия фиксаторов.

7. Закрепить страховочный ремень к рамке люка винтом самонарезающим 6,3х13.

8. Продеть тросик через отверстие в рамке для наружной аварийной ручки и установить ручку аварийную наружную.

9. Продеть шплинты в тросик и вставить их в концы ручек.

10. Установить облицовку люка, вытянув концы тросиков через "гнезда" для ручек аварийных внутренних.

11. Выровнять края облицовки по периметру, заправив, при необходимости, уплотнитель резиновый под облицовку.

12. Плотно прижать облицовку люка к обшивке крыши а/м, не допуская зазоров между облицовкой и обшивкой.

13. Закрепить облицовку винтами самонарезающими к рамке люка в местах, указанных маркером, по следующей схеме:

Направление движения а/м  ↑

                                        1-5-2

                                        3-6-4

14. Вставить тросик в отверстие внутренней аварийной ручки и закрепить петлей тросика. Затем установить ручку в отверстие облицовки.

15. Установить на облицовку люка крышки аварийных ручек и осторожно закрепить винтами самонарезающими 3,5х6,5 мм.
